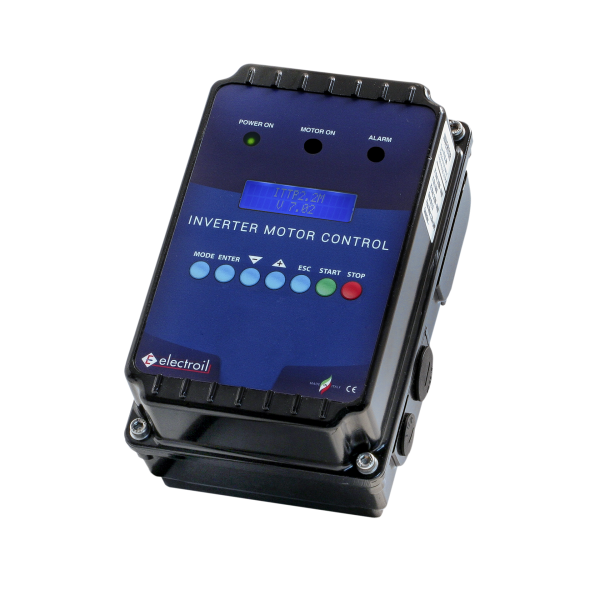

Inverter per Pompe ITTP2.2 M-RS Per montaggio a bordo-motore e con sistema di comunicazione RS485

Serie Pump-Inverters offre le versioni degli inverter per installazione a bordo motore che permettono di produrre in serie gruppi di pressurizzazione compatti, professionali ed industrializzati, di più alto livello.

I sistemi di pressurizzazione costituiti da gruppi di più elettropompe con inverter bordo motore, dove inverters vanno applicati in sostituzione del coperchio che chiude la morsettiera di alimentazione del motore.  Vari inverters del gruppo comunicano tra loro tramite connessione radio tipo Blue-Connect oppure tramite cavo seriale RS485 e possono essere utilizzati con pompe di superficie ad asse orizzontale che ad asse verticale.

Caratteristiche

Code EF.0867.01.00.01.001
Alimentazione Trifase Uscita Trifase
Max potenza motore

2.20 kW

Max Corrente di uscita

5.50 A

Comunicazione in gruppo RS485
Tipo di montaggio A motore
Electroil® Series I1 per elettropompe
  • Inverter con per montaggio a bordo-motore su elettropompe fino a 2.2 kW
  • Disponibili varie configurazioni di attacco motore e flange di adattamento
  • Compatto e robusto, con sistema di raffreddamento attraverso la ventola del motore
  • Speciale trattamento superficiale anticorrosivo e grado di protezione elevato (IP55)
  • Trasduttore di pressione K16 e kit di cavetti di collegamento al motore, pressacavi e guarnizione inclusi
  • Modello dotato di display LCD che consente la visualizzazione dei parametri scritti per esteso
  • Rapida installazione sul motore con N°4 viti e semplice messa in servizio
  • Uscite di segnalazione a 12Vdc per Motore ON e Allarme
  • Adatto per controllare gruppi di pressurizzazione fino a N8 pompe, con sistema di trasmissione via seriale RS485
  • Uscita a relays per comandare una seconda elettropompa ON/OFF per gruppi di pressurizzazione ibridi a 2 pompe
  • Voltaggio di alimentazione inverter trifase 3x(200-440)V
  • Voltaggio di uscita inverter trifase 3x(200-440)V
  • Massima potenza motore fino a 2.2 kW
  • Massima corrente di uscita 5.5A
  • Frequenza nominale motore da 50 a 140 Hz
  • Frequenza di uscita inverter 0-110%f2n
  • Range di misurazione pressione da O a 30 bar
  • Possibilità di lavoro in gruppo con comunicazione cavo RS485

Nei modelli per installazione bordo motore sono sempre presenti uscite a relé o in tensione continua per l’azionamento di un teleruttore che può controllare una seconda elettropompa ON-OFF: questi sistemi prevedono quindi la presenza di una pompa governata da inverter e una seconda pompa ON-OFF.

Grazie ad un algoritmo ottimizzato, nel momento del aumento della richiesta d’acqua, la logica di controllo dell’inverter determina automaticamente quando abilitare la seconda pompa. Questa sistema permette di evitare i cali repentini di pressione e poi, ad una riduzione della richiesta d’acqua, stabilirà il momento giusto per disabilitarla, senza dare luogo a picchi di pressione sul collettore di mandata.

Area Download
Scheda Tecnica
Scheda tecnica di inverter Electroil ITTP2.2M-RS
Manuali

Effettuare il login per avere accesso al materiale.

Cataloghi
Catalogo Serie Inverters per elettropompe
Documentazione Tecnica
Guida App Italiano ed Inglese Electroil_Modbus_parameters_Univ_V1_06
